使用CoordinatorLayout打造各种炫酷的效果

使用CoordinatorLayout打造各种炫酷的效果

自定义Behavior —— 仿知乎,FloatActionButton隐藏与展示

NestedScrolling 机制深入解析

一步步带你读懂 CoordinatorLayout 源码

自定义 Behavior -仿新浪微博发现页的实现

ViewPager,ScrollView 嵌套ViewPager滑动冲突解决

自定义 behavior - 完美仿 QQ 浏览器首页,美团商家详情页


CoordinatorLayout简介

CoordinatorLayout是在 Google IO/15 大会发布的,遵循Material 风格,包含在 support Library中,结合AppbarLayout, CollapsingToolbarLayout等 可 产生各种炫酷的效果

CoordinatorLayout简介通常用来 干什么

Google官方地址

CoordinatorLayout is intended for two primary use cases:

As a top-level application decor or chrome layout

As a container for a specific interaction with one or more child views

简单来说就是

  • 作为最上层的View
  • 作为一个 容器与一个或者多个子View进行交互

下面我们一起先来看一下我们实现的效果图

动态图

结合ToolBar

结合ViewPager

ViewPager

结合ViewPager的视觉特差


AppBarLayout

它是继承与LinearLayout的,默认 的 方向 是Vertical

类型 说明
int SCROLL_FLAG_ENTER_ALWAYS When entering (scrolling on screen) the view will scroll on any downwards scroll event, regardless of whether the scrolling view is also scrolling.
int SCROLL_FLAG_ENTER_ALWAYS_COLLAPSED An additional flag for ‘enterAlways’ which modifies the returning view to only initially scroll back to it’s collapsed height.
int SCROLL_FLAG_EXIT_UNTIL_COLLAPSED When exiting (scrolling off screen) the view will be scrolled until it is ‘collapsed’.
int SCROLL_FLAG_SCROLL The view will be scroll in direct relation to scroll events.
int SCROLL_FLAG_SNAP Upon a scroll ending, if the view is only partially visible then it will be snapped and scrolled to it’s closest edge.
类型 说明
int SCROLL_FLAG_ENTER_ALWAYS W((entering) / (scrolling on screen))下拉的时候,这个View也会跟着滑出。
int SCROLL_FLAG_ENTER_ALWAYS_COLLAPSED 另一种enterAlways,但是只显示折叠后的高度。
int SCROLL_FLAG_EXIT_UNTIL_COLLAPSED ((exiting) / (scrolling off screen))上拉的时候,这个View会跟着滑动直到折叠。
int SCROLL_FLAG_SCROLL 这个View将会响应Scroll事件
int SCROLL_FLAG_SNAP 在Scroll滑动事件结束以前 ,如果这个View部分可见,那么这个View会停在最接近当前View的位置

我们可以通过两种 方法设置这个Flag

  • 方法一
1
setScrollFlags(int)
  • 方法二
1
app:layout_scrollFlags="scroll|enterAlways"

注意事项

AppBarLayout必须作为CoordinatorLayout的直接子View,否则它的大部分功能将不会生效,如layout_scrollFlags等。

首先我们先来看一下我们 效果图一是怎样实现的

代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
<android.support.design.widget.CoordinatorLayout
android:id="@+id/main_content"
xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:app="http://schemas.android.com/apk/res-auto"
android:layout_width="match_parent"
android:layout_height="match_parent">

<android.support.design.widget.AppBarLayout
android:id="@+id/appbar"
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar">

<android.support.v7.widget.Toolbar
android:id="@+id/toolbar"
android:layout_width="match_parent"
android:layout_height="?attr/actionBarSize"
android:background="?attr/colorPrimary"
app:layout_scrollFlags="scroll|enterAlways"
app:popupTheme="@style/ThemeOverlay.AppCompat.Light"/>

.


</android.support.design.widget.AppBarLayout>

<android.support.v7.widget.RecyclerView
android:id="@+id/recyclerView"
android:layout_width="match_parent"
android:layout_height="match_parent"
app:layout_behavior="@string/appbar_scrolling_view_behavior"/>

<android.support.design.widget.FloatingActionButton
android:id="@+id/fab"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_gravity="end|bottom"
android:layout_margin="15dp"
android:src="@drawable/add_2"/>

</android.support.design.widget.CoordinatorLayout>

思路 分析

从图中我们可以知道 layout_scrollFlags=”scroll|enterAlways,
前面已经说到layout_scrollFlags=scroll的时候,这个View会 跟着 滚动 事件响应,
layout_scrollFlags=“enterAlways”的时候 这个View会响应下拉事件
所以呈现出来的结果应该是我们在上拉的时候toolBar 会隐藏,下拉的时候toolBar会出来

那如果当我们的toolBar 等于 app:layout_scrollFlags=”scroll|snap”的时候 ,
layout_scrollFlags=scroll的时候,这个View会 跟着 滚动 事件响应,
layout_scrollFlags=“snap”的时候 在Scroll滑动事件结束以前 ,如果这个View部分可见,那么这个View会停在最接近当前View的位置。
综上呈现的效果如下,代码见ToolBarSampleSnar的布局文件

结合ViewPager

布局代码如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
<android.support.design.widget.CoordinatorLayout
android:id="@+id/main_content"
xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:app="http://schemas.android.com/apk/res-auto"
android:layout_width="match_parent"
android:layout_height="match_parent">

<android.support.design.widget.AppBarLayout
android:layout_width="match_parent"
android:layout_height="250dp">


<ImageView android:layout_width="match_parent"
android:layout_height="200dp"
android:background="?attr/colorPrimary"
android:scaleType="fitXY"
android:src="@drawable/tangyan"
app:layout_scrollFlags="scroll|enterAlways"/>

<android.support.design.widget.TabLayout
android:id="@+id/tabs"
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:layout_alignParentBottom="true"
android:background="?attr/colorPrimary"
app:tabIndicatorColor="@color/colorAccent"
app:tabIndicatorHeight="4dp"
app:tabSelectedTextColor="#000"
app:tabTextColor="#fff"/>

</android.support.design.widget.AppBarLayout>


<android.support.v4.view.ViewPager

android:id="@+id/viewpager"
android:layout_width="match_parent"
android:layout_height="match_parent"
app:layout_behavior="@string/appbar_scrolling_view_behavior"/>

<android.support.design.widget.FloatingActionButton
android:id="@+id/fab"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_gravity="end|bottom"
android:layout_margin="15dp"
android:src="@drawable/add_2"/>

</android.support.design.widget.CoordinatorLayout>

思路分析

其实相对于前 一个例子,只是把 摆放RecyclerView 的位置替换成ViewPager而已,为了有页面导航器的效果,再使用 TabLayout而已,而TabLayout 在我们滑动的时候最终会停靠在 最顶部,是因为我们没有设置其layout_scrollFlags,即TabLayout是静态的

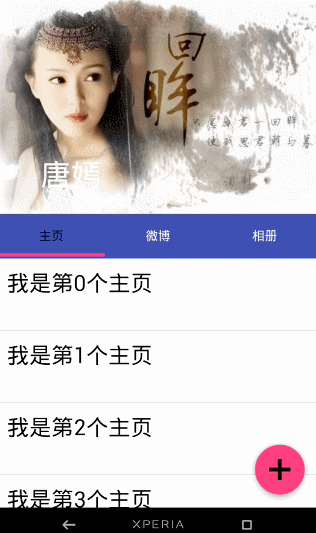

运行以后,即可看到以下的结果

ViewPager

下面我们一起来看一下 TabLayout是怎样结合ViewPager直线 导航器的效果的

代码注释 里面已经解释地很清楚了 ,这里我就不解释了

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
public class ViewPagerSample extends AppCompatActivity {

ViewPager mViewPager;
List<Fragment> mFragments;

String[] mTitles = new String[]{
"主页", "微博", "相册"
};
private TabLayout mTabLayout;

@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_third);
// 第一步,初始化ViewPager和TabLayout
mViewPager = (ViewPager) findViewById(R.id.viewpager);
mTabLayout = (TabLayout) findViewById(R.id.tabs);
setupViewPager();
}

private void setupViewPager() {

mFragments = new ArrayList<>();
for (int i = 0; i < mTitles.length; i++) {
ListFragment listFragment = ListFragment.newInstance(mTitles[i]);
mFragments.add(listFragment);
}
// 第二步:为ViewPager设置适配器
BaseFragmentAdapter adapter =
new BaseFragmentAdapter(getSupportFragmentManager(), mFragments, mTitles);

mViewPager.setAdapter(adapter);
// 第三步:将ViewPager与TableLayout 绑定在一起
mTabLayout.setupWithViewPager(mViewPager);
}


}

如果我们想更改Indicator的相关样式,我们可以在布局文件里面使用

1
2
3
4
5
6
7
8
9
10
11
12
<android.support.design.widget.TabLayout
android:id="@+id/tabs"
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:layout_alignParentBottom="true"
android:background="?attr/colorPrimary"
app:tabIndicatorColor="@color/colorAccent"
app:tabIndicatorHeight="4dp"
app:tabSelectedTextColor="#000"
app:tabTextColor="#fff"/>


如果你不想使用Google 帮我们 封装好的控件的话,你也可以自己自定义一个控件,你可以参考我的这一篇博客仿网易新闻的顶部导航指示器


在看例子结合ViewPager的视觉特差之前 ,我们需要先了解CollapsingToolbarLayout这个控件

CollapsingToolbarLayout

CollapsingToolbarLayout继承与FrameLayout,官网地址,请自备梯子。

简单来说 ,CollapsingToolbarLayout是工具栏的包装器,它通常作为AppBarLayout的孩子。主要实现以下功能

  • Collapsing title(可以折叠 的 标题 )
  • Content scrim(内容装饰),当我们滑动的位置 到达一定阀值的时候,内容 装饰将会被显示或者隐藏
  • Status bar scrim(状态栏布)
  • Parallax scrolling children,滑动的时候孩子呈现视觉特差效果
  • Pinned position children,固定位置的 孩子

下面我们一起来看一下几个常量

常量 解释说明
int COLLAPSE_MODE_OFF The view will act as normal with no collapsing behavior.(这个 View将会 呈现正常的结果,不会表现出折叠效果)
int COLLAPSE_MODE_PARALLAX The view will scroll in a parallax fashion. See setParallaxMultiplier(float) to change the multiplier used.(在滑动的时候这个View 会呈现 出 视觉特差效果 )
int COLLAPSE_MODE_PIN The view will pin in place until it reaches the bottom of the CollapsingToolbarLayout.(当这个View到达 CollapsingToolbarLayout的底部的时候,这个View 将会被放置,即代替整个CollapsingToolbarLayout)

我们有两种方法可以设置这个常量,

方法一:在代码中使用这个方法

1
setCollapseMode(int collapseMode)

方法 二:在布局文件中使用自定义属性

1
app:layout_collapseMode="pin"

到此 ,CollapsingToolbarLayout的一些重要属性已经讲解完毕,下面我们一起来看一下我们是怎样结合ViewPager实现视差效果的


结合ViewPager的视觉特差

布局代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
<?xml version="1.0" encoding="utf-8"?>

<android.support.design.widget.CoordinatorLayout
xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:app="http://schemas.android.com/apk/res-auto"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:background="@android:color/background_light"
android:fitsSystemWindows="true"
>

<android.support.design.widget.AppBarLayout
android:id="@+id/main.appbar"
android:layout_width="match_parent"
android:layout_height="300dp"
android:fitsSystemWindows="true"
android:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar"
>

<android.support.design.widget.CollapsingToolbarLayout
android:id="@+id/main.collapsing"
android:layout_width="match_parent"
android:layout_height="250dp"
android:fitsSystemWindows="true"
app:contentScrim="?attr/colorPrimary"
app:expandedTitleMarginEnd="64dp"
app:expandedTitleMarginStart="48dp"
app:layout_scrollFlags="scroll|exitUntilCollapsed"
>

<ImageView
android:id="@+id/main.backdrop"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:fitsSystemWindows="true"
android:scaleType="centerCrop"
android:src="@drawable/tangyan"
app:layout_collapseMode="parallax"
/>

<android.support.v7.widget.Toolbar
android:id="@+id/toolbar"
android:layout_width="match_parent"
android:layout_height="?attr/actionBarSize"
app:layout_collapseMode="pin"
app:popupTheme="@style/ThemeOverlay.AppCompat.Light"
/>
</android.support.design.widget.CollapsingToolbarLayout>

<android.support.design.widget.TabLayout
android:id="@+id/tabs"
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:layout_alignParentBottom="true"
android:background="?attr/colorPrimary"
app:tabIndicatorColor="@color/colorAccent"
app:tabIndicatorHeight="4dp"
app:tabSelectedTextColor="#000"
app:tabTextColor="#fff"/>
</android.support.design.widget.AppBarLayout>


<android.support.v4.view.ViewPager
android:id="@+id/viewpager"
android:layout_width="match_parent"
android:layout_height="match_parent"
app:layout_behavior="@string/appbar_scrolling_view_behavior">

</android.support.v4.view.ViewPager>


<android.support.design.widget.FloatingActionButton
android:id="@+id/fab"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_gravity="end|bottom"
android:layout_margin="15dp"
android:src="@drawable/add_2"/>

</android.support.design.widget.CoordinatorLayout>

效果图如下

思路解析

  • 结构图如图片所示,先说明CollapsingToolbarLayout的变化

    CollapsingToolbarLayout里面 包含ImageView 和ToolBar,ImageView的app:layout_collapseMode=”parallax”,表示视差效果,ToolBar的 app:layout_collapseMode=”pin”,当这个TooBar到达 CollapsingToolbarLayout的底部的时候,会代替整个CollapsingToolbarLayout显示

  • 接着说明TabLayout的变化

    从前面的描述我们已经知道当 没有指定app:layout_scrollFlags的时候,最终TabLayout会静止,不会随着滑动的 时候消失不见

拓展

如果我们仅仅 改变CollapsingToolbarLayout的app:layout_scrollFlags=”scroll|exitUntilCollapsed|snap”的时候,其它代码不变,运行以后,我们将可以看到如下效果图


总结

这篇博客主要讲解了CoordinatorLayout,AppBarLayout,CollapsingToolbarLayout的一些相关属性。

  • 对于AppBarLayout,我们主要 讲解了这个属性app:layout_scrollFlags,设置不同 的属性我们可以在滚动的时候显示不同 的效果
  • 对于CollapsingToolbarLayout,我们主要讲解了app:layout_collapseMode这个属性,设置不同的值,我们可以让其子View呈现不同的 炫酷效果,如parallax和pin等

CoordinatorLayout的相关用法还有很多,有兴趣 了解的请自行阅读: 官方文档地址


题外话

CoordinatorLayout这个控件真的很强大,使用它可以实现各种炫酷的效果,简化了开发者的许多工作,有能力的话可以去研究一下源码 ,看是怎样实现的?

参考文章:android-[译]掌握CoordinatorLayout

源码下载地址:https://github.com/gdutxiaoxu/CoordinatorLayoutExample.git

找到我

我是站在巨人的肩膀上成长起来的,同样,我也希望成为你们的巨人。觉得不错的话可以关注一下我的微信公众号程序员徐公,在此感谢各位大佬们。主要分享

1.Android 开发相关知识:包括 java,kotlin, Android 技术。
2.面试相关分享:包括常见的面试题目,大厂面试真题、面试经验套路分享。
3.算法相关学习笔记:比如怎么学习算法,leetcode 常见算法总结,跟大家一起学习算法。
4.时事点评:主要是关于互联网的,比如小米高管屌丝事件,拼多多女员工猝死事件等

希望我们可以成为朋友,成长路上的忠实伙伴!
